151

Макеты некоторых украинских ракетных систем:

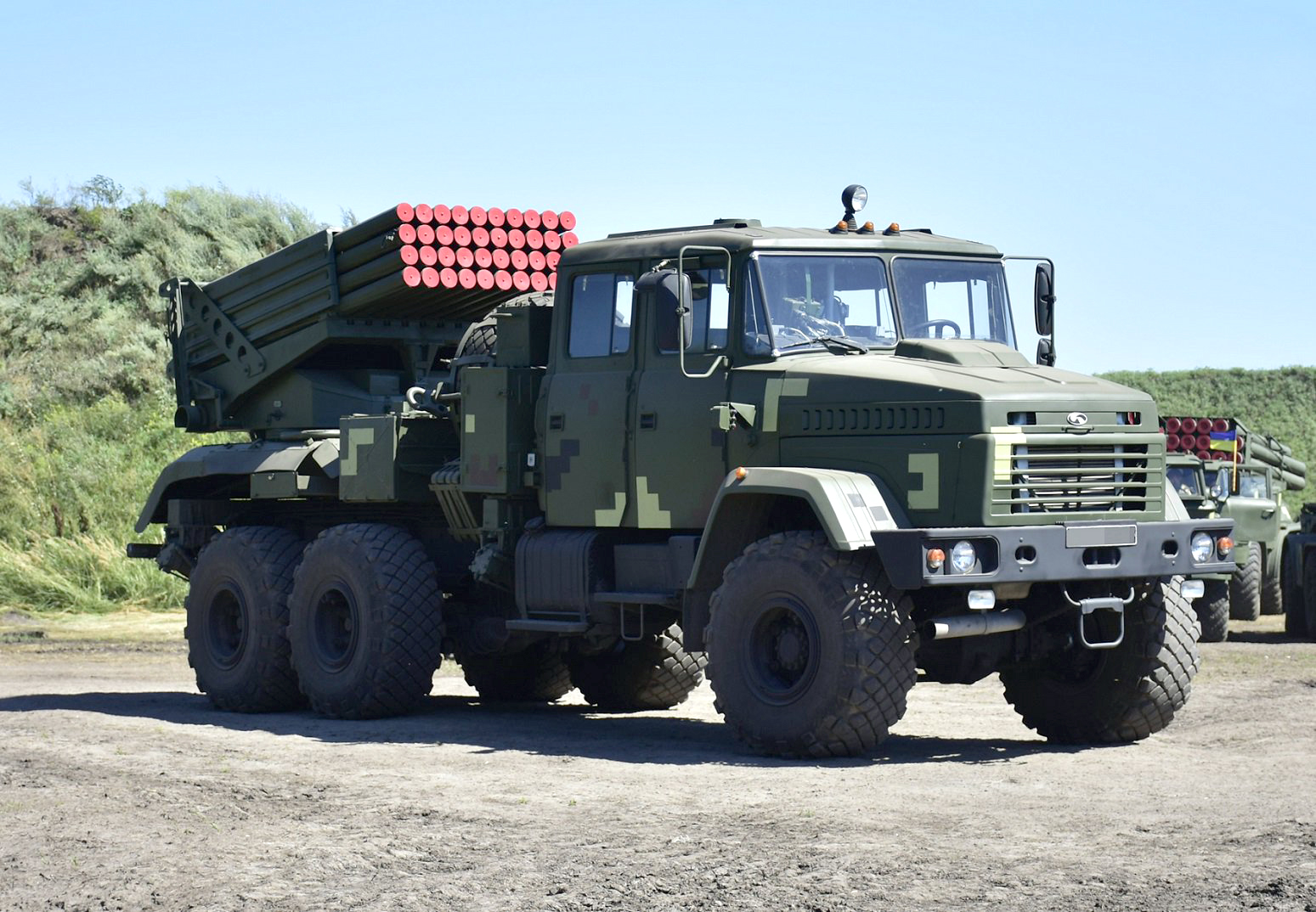

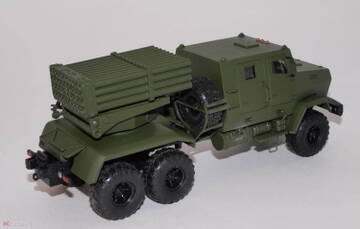

1. КрАЗ-260П - БМ-21, кал. 122-мм
https://forumupload.ru/uploads/0019/c5/0a/146/t221203.jpg
https://forumupload.ru/uploads/0019/c5/0a/146/t359826.jpg

2.КрАЗ-6322 - Бастион. кал. 122-мм
https://forumupload.ru/uploads/0019/c5/0a/146/t946880.jpg

3. КрАЗ-7534 НЕ - Ольха, кал 300-мм
https://forumupload.ru/uploads/0019/c5/0a/146/t662981.jpg

4. КрАЗ-Нептун-2
https://forumupload.ru/uploads/0019/c5/0a/146/t536882.jpg

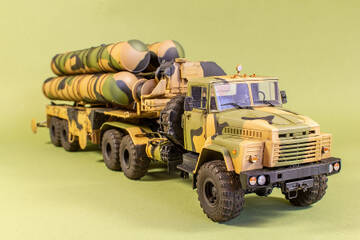

5. КрАЗ-260П-С-300 ПМ
https://forumupload.ru/uploads/0019/c5/0a/146/t243481.jpg

6. КрАЗ-Спартан - Нептун
https://forumupload.ru/uploads/0019/c5/0a/146/t253643.jpg

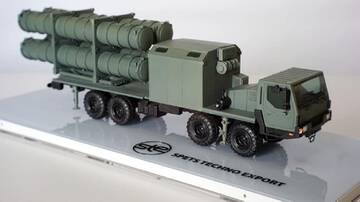

7. 3. КрАЗ-7534 НЕ - Нептун
https://forumupload.ru/uploads/0019/c5/0a/146/t207771.jpg

Отредактировано Davie Bowman (21.06.2021 15:52:50)

152

Выставка "Зброя та безпека" в Киеве, проходившая с 15 по 18 июня 2021 года. Высокоточные боевые ракеты Украины

153

Как в Украине создавались оперативно-тактические ракетные комплексы
"Борисфен", "Сапсан," Гром ". Что будет дальше?

https://forumupload.ru/uploads/0019/c5/0a/32/t225226.jpg

Сразу предупреждаю - это скорее некий историко-техническое описание эволюции создания в Украине оперативно-тактического ракетного комплекса. Без особой детализации по ходу реализации новейших проектов на текущем этапе. Все получено из отрытых источников и презентаций, которые не имели грифа секретности или ДСП. Некоторые фрагменты этого материала раньше были опубликованы в журнале Defense Express.

У2018 г. На параде ко Дню Независимости Украины впервые продемонстрировано макетный образец самоходной пусковой установки (СПУ) оперативно-тактического ракетного комплекса, который разрабатывает КБ "Южное" (г.. Днепр). СПУ является одним из основных элементов оперативного ракетного комплекса как в экспортном исполнении, так и комплекса, в будущем может быть введен в состав Вооруженных Сил Украины

Оперативно-тактические ракетные комплексы - это оружие сдерживания в локальных конфликтах, а для стран с ограниченным жизненным пространством - это чуть ли не единственное средство, власен, даже и стратегических возможностей. Однако история развития проекта ОТРК возвращает нас в прошлое. По меньшей мере, лет на десять ...

https://forumupload.ru/uploads/0019/c5/0a/32/t369308.jpg
Разработка получила название "Борисфен" - считалось, что именно она должна заменить устаревшие оперативно-тактические ракеты типа "Скад" и тактические ракеты типа "Точка", которые Украина получила в наследство от советской армии.

От "Борисфена" до "Сапсана"
После распада СССР с 1994 года в Днепропетровске, где в эпоху "холодной войны" ранее сотнями ковали стратегические ядерные ракеты, была предложена идея создания оперативно-тактической ракеты для своей армии с дальностью до 500 км.

Тогда разработка получила название "Борисфен" - считалось, что именно она должна заменить устаревшие оперативно-тактические ракеты типа "Скад" и тактические ракеты типа "Точка", которые Украина получила в наследство от советской армии. Итого - более 200 пусковых установок.

Часть этих ракет находилась в критическом состоянии, они были устаревшие как по назначению, так и по характеристикам. Срок эксплуатации ракетоносителей уже сбегал.

Однако предложения по новому "Борисфена" на фоне обвального сокращения армии, решение социальных проблем в условиях дефицита средств не интересовали ни политиков, ни военных. Эффективных лоббистов в "Борисфена" не было даже в период президента ракетчика-"южмашевцы" Леонида Кучмы.

https://forumupload.ru/uploads/0019/c5/0a/32/t836554.jpg
Ракетные войска были способны поражать цели не далее 120 км с помощью советского ракетного комплекса "Точка-У", ремонт и продление ресурса которого могли осуществлять только российские предприятия.

Впервые планы по созданию новой ракетной программы были обсуждены 7 марта 2006 на СНБО при участии Президента Украины Виктора Ющенко. Тогда стало понятно, что ракетный щит страны существенно истощился. Ракетные войска были способны поражать цели не далее 120 км с помощью советского ракетного комплекса "Точка-У", ремонт и продление ресурса которого могли осуществлять только российские предприятия.

Поэтому было решено, что Вооруженным Силам нужен новый многофункциональный оперативно-тактический ракетный комплекс (МФРК). Отечественный МФРК должен был стать воплощением многократных заявлений о том, что в составе украинской армии должны быть эффективные неядерные силы сдерживания. Перед украинским "оборонкой" поставили задачу создать для армии комплекс, который будет способен применять как оперативно-тактические, так и тактические ракеты - то есть должно быть многофункциональным.

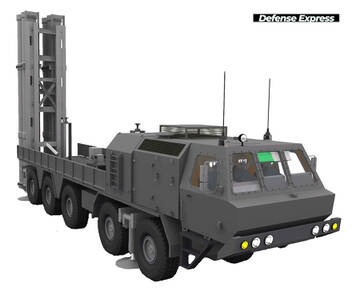

https://forumupload.ru/uploads/0019/c5/0a/32/t962584.jpg
Разработчиком МФРК, получивший название "Сапсан", стало ГП КБ "Южное" им. М.К. Янгеля "(г.. Днепр), ранее создало 12 из 20 типов советских межконтинентальных баллистических ракет. Пропонувлоась, что платформа будет универсальной - включая и для нового ЗРК (на рисунке), о котором также громко заявляло КБ "Южное"

Разработчиком МФРК, получивший название "Сапсан", стало ГП КБ "Южное" им. М.К. Янгеля "(г.. Днепр), ранее создало 12 из 20 типов советских межконтинентальных баллистических ракет.

Между Министерством обороны Украины и головным предприятием-разработчиком КБ "Южное" в сентябре 2007 года был согласован техническое задание проекта. Работа по созданию МФРК предусматривала широкую кооперацию украинских компаний - до 60 участников.

Новый отечественный МФРК должен был заменить ракетные системы советского образца, эксплуатировавшийся в украинской армии. Разработку "Сапсана" планировали завершить в 2012 году. Цена вопроса на то время составляла 700-800 млн грн.

Еще около 1500000000 грн - на поставку этого вида вооружения в войска после 2012 года. Тогдашний гендиректор Национального космического агентства Украины Юрий Алексеев, которому подчинялись как КБ "Южное", так и "Южмаш", утверждал - для создания и производства необходимого количества пусковых установок и ракет для МФРК необходимо 4 млрд грн. Речь шла о производстве более 200 единиц. Такого количества было достаточно не только для полноценной бригады, но и для полного перевооружения на "Сапсаны" трех реактивных артиллерийских полков - вместо систем залпового огня.

https://forumupload.ru/uploads/0019/c5/0a/32/t77434.jpg
Разработку "Сапсана" планировали завершить в 2012 году. Цена вопроса на то время составляла 700-800 млн грн.

Общая стоимость проекта изначально оценивалась в $ 450 млн (предусмотрено было изготовление опытного образца). Затем, в результате растяжения сроков завершения проекта, его стоимость выросла вдвое (выросли цены на материалы, выросли расходы КБ). После принятия в 2009 году эскизного проекта Минобороны Украины потеряло интерес к разработке и не желало финансировать этап технического проектирования, который тогда так и не начался.

В годы спада украинской экономики в результате негативного влияния мирового финансового кризиса проект "Сапсан» не финансировался.
Формально поддержку восстановили после принятой в ноябре 2011 года Государственной целевой оборонной программы по созданию МФРК "Сапсан".

На момент принятия этой программы на разработку МФРК планировалось потратить всего $ 0825000, но и эти деньги не были выделены. В целом, за семь лет тления проекта "Сапсан" разработчиком было освоено около 200 млн грн ($ 25-40 млн с учетом колебаний курсов валют). Общее недофинансирование проекта за этот период можно оценить в 90-95%.

В августа 2013 года Министерство обороны Украины под руководством Павла Лебедева окончательно прекратило финансирование проекта. Было открыто заявлено о неэффективном использовании средств в КБ "Южное".

"Гром": ставка на экспорт
На фоне постоянного недофинансирования ракетного направления со стороны государственного бюджета Украины отечественные спецэкспортеры с 2011 года начали предлагать внешним заказчикам новый оперативно-тактический ракетный комплекс под названием "Гром".

Через два года при участии КБ "Южное" был заключен контракт с неназванной страной на разработку ОТРК уже под названием "Гром-2".

В середине 2014 года - уже после начала боевых действий на востоке Украины - КБ "Южное" инициировало восстановление проекта МФРК "Сапсан". Для ускорения проекта "Сапсан" предлагалось использовать имеющиеся наработки по экспортному контракту на разработку комплекса "Гром-2".

Было предложено сдать комплекс в опытную эксплуатацию в войска до 2018 года, что позволило бы начать подготовку персонала, скорее завершить испытания и принять комплекс на вооружение, что способствовало бы принятию положительных решений со стороны иностранных заказчиков. На выставке "Оружие и безопасность 2014" КБ "Южное" продемонстрировало твердотопливный двигатель к ракете, макеты этой ракеты, а также и крылатой ракеты под этот комплекс.

21 октября 2014, находясь в Днепропетровске, Президент Украины Петр Порошенко поручил внести разработки КБ "Южное" и "Южного машиностроительного завода им. Макарова "в государственный оборонный заказ на 2015 год: "Поручаю внести изменения в государственный оборонный заказ - открыть финансирование по производству высокоточного оружия, крылатых ракет, комплекса, который будет обеспечивать применение тактического оружия "

В января 2015 года главный конструктор КБ "Южное" Александр Дегтярев публично заявил, что украинское правительство поддерживает идею возобновления работ по созданию ракетного комплекса. Он отметил, что при условии возобновления финансирования проекта "Сапсан" в необходимых пределах (речь шла о 3700000000 грн), ракетный комплекс может быть представлен для проведения исследовательских испытаний уже в 2018 году.

В декабре 2015 года Секретарь СНБО Александр Турчинов заявил, что украинские конструкторы отрабатывают проект по разработке оперативно-тактической ракеты, которая превышает по своим показателям тот проект, который в свое время получил название "Сапсан".

Также он отметил, что создается производство собственного полного цикла - от ракетного топлива в боевой части ракеты. Было заявлено, что проект предусматривает кооперацию почти 50 предприятий.

В состав комплекса, по предложению КБ "Южное", должны входить: стартовые пусковые установки; два типа ракет - баллистическая и крылатая; мобильный командный пункт управления (на уровне бригады, дивизии, батареи) самоходная пусковая установка с ТПК, транспортно-заряжающая машина с ТПК; подвижные агрегаты электропитания; аппаратура контроля (АКВРС) машина обеспечения боевого дежурства.

Сейчас на КБ "Южное" и других предприятиях, привлеченные к этому проекту, продолжаются работы именно над экспортной версии ОТРК. В ряде зарубежных СМИ появились сообщения, что КБ "Южное" выполняет эскизный проект нового ОТРК по заказу Саудовской Аравии. Сообщалось, что ракеты создаются совместными усилиями Павлоградского химического завода (твердое смесевых топлив) и КБ "Южное" (ракета и комплекс).

Министерство обороны Украины определенное время следило за процессами, связанными с созданием ОТРК "Гром-2" для инозаказчиками. В 2018 тогдашний заместитель министра обороны Украины генерал-лейтенанта Игорь Павловский текущую ситуацию прокомментировал так: "все разработки, которые сегодня существуют, кооперация, которая складывается - все это движется том, что конкретные люди доводят свои идеи до аванпроектов за оборотные средства, благодаря интеллекта работников своих предприятий.

Минобороны сопровождает все эти вопросы. Потому что потом будет значительно дешевле обеспечить доработку исследовательского образца с учетом наших требований. Для нашей армии мы надеемся получить более мощный образец ".

Имеет Минобороны сейчас интерес к этому проекту - не знаю.

Детали по теме
Оценивать возможности нового оперативно-тактического комплекса до тех пор, когда не пройдена весь цикл испытаний и не создано опытную партию - преждевременно. Учитывая ряд презентаций, которые были предоставлены для иностранных представителей, сейчас можно сделать только общий обзор технических и конструкционных решений. Конечно, с определенной долей погрешности.

Итак начнем.

Оперативно-тактический ракетный комплекс, который разрабатывается специалистами КБ "Южное", предназначенный для поражения целей, расположенных в оперативно-тактической глубине противника, а именно: подразделений ракетных комплексов противника; самолетов и вертолетов на стоянках аэродромов; артиллерии и систем залпового огня; объектов ПВО и ПРО; командных пунктов и узлов связи; важнейших объектов гражданской инфраструктуры и тому подобное.

Дальность впечатление целей прежде всего зависеть от возможностей самой ракеты. Для экспортной версии ограничения по дальности составляет 300 км, согласно требованиям Режима контроля над ракетными технологиями (РКРТ). Для нужд собственной армии дальность стрельбы комплекса может быть увеличена до 500 км. Минимальная дальность стрельбы - в пределах от 20 до 50 км.

Разработчики заявляли, что полет ракеты может происходить как по прогнозируемой баллистической траектории, так и по аэробаллистических.

Оперативно-тактическая ракета - одноступенчатая, управляемая с боевой частью, не отделяется в полете. Длина ракеты - 7,35 м, диаметр - 0,91 м. Стартовая масса ракеты - около 4300 кг. Масса ТПК вместе с ракетой - где-то на тонну больше.

Маршевый двигатель - твердотопливный, с зарядом смесевого топлива, корпусом типа "кокон". Масса двигателя - в пределах 3000 кг. В документации были разработаны версии ракетного двигателя с поворотным и стационарным соплом.
Тип старта ракеты с транспортно-пускового контейнера - "минометный", газодинамический на маршевом двигателе. После старта ракета управляемая на всей траектории полета. На начальном отрезке траектории, когда скорость ракеты недостаточна для эффективного действия аэродинамических рулей, управление происходит с помощью двигательно-импульсной коррекции, расположенных в хвостовой части. Аэродинамические рули также размещены в хвостовом отсеке ракеты.

Система управления ракетой сочетает возможности инерциальной системы, интегрируется данным от спутниковой навигационной системы (СНС), а также с обработанной информации от работы головок самонаведения ракеты различных типов (оптико-электронных или радиолокационных).

Непосредственно на цель ракета выводится по схеме "IНС + СНС", а на конечном участке увлекается автономной головкой самонаведения.

При установке ракету оптической головки самонаведения аппаратура блока наведения анализирует форму изображения местности в районе цели, которое бортовой компьютер сравнивает с эталоном, который был введен в "мозги" ракеты перед стартом. Для этого используются цифровые карты местности, полученные по результатам космической или аэрофотосъемки территории противника. Аналогичный принцип самонаведения реализован в современных крылатых ракетах.

https://defence-ua.com/weapon_and_tech/ … -1022.html

154

https://forumupload.ru/uploads/0019/c5/0a/32/t470422.jpg
https://forumupload.ru/uploads/0019/c5/0a/32/t892551.jpg

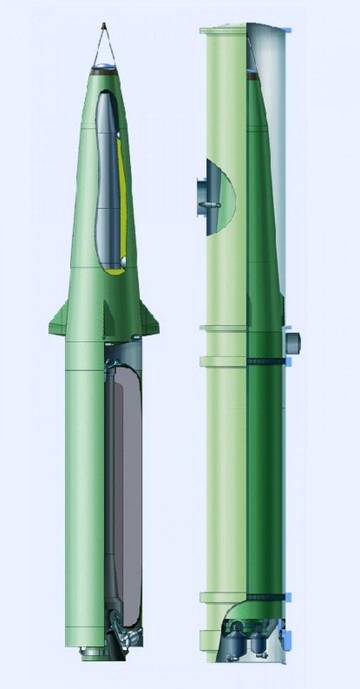

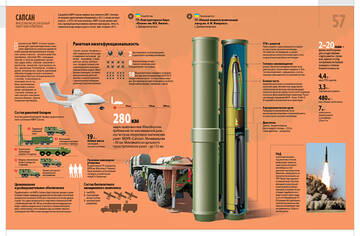

Ракета и контейнер "Сапсан". Одна из предыдущих версий в презентациях разработчиков.

https://forumupload.ru/uploads/0019/c5/0a/32/t110564.jpg
Непосредственно на цель ракета выводится по схеме "IНС + СНС", а на конечном участке увлекается автономной головкой самонаведения. ОСН в ОТРК, которые демонстувались на выставке "" Оружие и безопасность "

Также возможна установка на ракету радиолокационных головок самонаведения (пассивных и активных). Украина уже имеет решение в этой сфере. Задача, которая ставится перед разработчиками ОТРК - путем применения современной системы наведения добиться минимального отклонения от цели, должна измеряться метрами.

О том, как это будет осуществляться, я имел возможность расспросить сами разработчики головок самонаведения и алгоритмов к ним. Очень интересно:

Также важно заложить в комплекс и новую ракету принцип модульности, который в дальнейшем позволит совершенствовать эти изделия учитывая технологический прогресс, технические возможности предприятий и требования заказчика в лице военного ведомства.

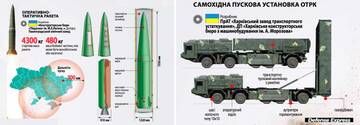

Ракета может оснащаться различными типами боевых частей с массой в пределах 480 кг.
https://forumupload.ru/uploads/0019/c5/0a/32/t173257.jpg

Моноблочная схема использует осколочно-фугасная или проникающую осколочно-фугасная ампулу. Кассетная боевая часть снабжена осколочно-фугасными боевыми элементами.

Расчетная площадь поражения ракеты при использовании осколочно-фугасной БЧ - более 10 000 м², кассетного заряда - до 3 га. Скорость подхода боевого блока к цели - ориентировочно в пределах 1300 м / с. Время, необходимое для осуществления старта ракеты с самоходной пусковой установки, зависит от подготовленности боевой позиции и степени боевой готовности и должно составлять от 5 до 20 мин.

https://forumupload.ru/uploads/0019/c5/0a/32/t50712.jpg

Самоходная пусковая установка перспективного ОТРК базируется на новом колесном шасси высокой проходимости с формулой 10х10. Разработку и изготовление макетного образца СПУ осуществили специалисты ЗАО "Харьковский завод транспортного оборудования" и ГП "Харьковское конструкторское бюро по машиностроению им. А. А. Морозова ".

155

https://forumupload.ru/uploads/0019/c5/0a/32/t89418.jpg
Самоходная пусковая установка перспективного ОТРК базируется на новом колесном шасси высокой проходимости с формулой 10х10.

В составе ОТРК на таком шасси, как ожидается, будут представлены еще две специальные платформы - это транспортно-заряжающая машина и транспортная машина для перевозки ракет. Другие составляющие комплекса - командный пункт, машины боевого обеспечения и жизнеобеспечения персонала, технического обслуживания - могут размещаться на автомобилях по решению заказчика. Главное - чтобы они не уступали в мобильности и проходимости основной тягловой силе комплекса - шасси 10х10.

Самоходная пусковая установка имеет набор систем и оборудования для автономного осуществления подготовки и запуска ракеты

Также КБ "Южное" представляли версию, когда на универсальном колесном шасси высокой проходимости 10х10 вместо двух контейнеров с оперативно-тактическими ракетами размещались восемь тактических ракет, каждая - в своем транспортно-пусковом контейнере.

Масса укомплектованной СПУ ОТРК с двумя оперативно-тактическими ракетами в ТПК составляет около 38 т. Скорость движения по шоссе - 70 км / ч. Автономность функционирования по запасам горюче-смазочных материалов, продовольствия и воды - 3 суток; боевой расчет - 3 человека.

https://forumupload.ru/uploads/0019/c5/0a/32/t786251.jpg

Многофункциональный ракетный комплекс "Сапсан". Одна из версий, которая подавалась в книге "Оружие Украины" (Сергей Згурец), к демонстрации реального образца.

По оценкам экспертов компании Defense Express, потенциальная штатная потребность нашей армии в оперативно-тактическом / многофункциональном ракетном комплексе - одна ракетная бригада на каждый оперативное командование плюс резерв.

Contra spem spero

Можно утверждать, что союзников в развитии ракетных возможностей в Украине не было, нет и не будет. В свое время США требовали, чтобы Украина уничтожила в своих арсеналах ракеты "Скад" в обмен на присоединение страны к международному режиму контроля за ракетными технологиями (РКРТ). Это было нужно Киеву для участия в крупном международном космическом проекте "Морской старт" (Sea Launch).

За присоединение к РКРТ Украина расплатилась отказом от выгодного Бушерского контракта по строительству АЭС в Иране. При этом Украина отстояла право на возможность иметь и производить ракеты. Повторяюсь: режим РКРТ позволяет его участникам разрабатывать для собственных нужд ракеты дальностью до 500 км. В экспортном варианте - до 300 км.

"Скади" должны входить в состав первой ракетной дивизии (по 18 пусковых в каждой из трех ракетных бригад). Эта дивизия должна была стать основой нового функционального объединения украинской армии - Неядерных Сил сдерживания. Она начала формироваться, когда министром обороны был Александр Кузьмук. Ее расформировали при Евгению Марчуку и оставили штат только для одной ракетной бригады.

https://forumupload.ru/uploads/0019/c5/0a/32/t371357.jpg
В свое время США требовали, чтобы Украина уничтожила в своих арсеналах ракеты "Скад" в обмен на присоединение страны к международному режиму контроля за ракетными технологиями (РКРТ).

Это чем-то напоминало ситуацию, когда Болгария, Венгрия и Словакия после вступления в НАТО расформировали ракетные части сухопутных войск под давлением партнеров по Альянсу. Польша и Румыния в то время также не имели ракетных комплексов и РСЗО типа "Смерч".

В 2004 году Владимир Терещенко, командующий РВиА СВ ВС Украины на отечественные реалии среагировал на это так: "Современный конкурентоспособный ракетный комплекс нужен нам с учетом того, что такое оружие не уступает в эффективности и гораздо дешевле боевую авиацию."

"Не случится ли так, что мы создаем Вооруженные Силы с учетом членства в НАТО, но не получим соответствующего статуса и останемся ни с чем, когда численность, структура, вооружение нашей страны не будут соответствовать реальным угрозам?"

Эти слова оказались пророческими ...

https://forumupload.ru/uploads/0019/c5/0a/32/t132974.jpg
Дивизион и отдельные комплексы "Точка-У" пригодились нашим Вооруженным Силам. Однако их было мало ...

https://defence-ua.com/weapon_and_tech/ … -1022.html

156

Новая ГСН к Р-27 обнаруживает цели на вдвое большей дальности - директор «Радионикс»

https://forumupload.ru/uploads/0019/c5/0a/32/t751072.png

«Радионикс» Авиационное вооружение Авиация Оружие и безопасность ОПК Р-27 Украина
Новая отечественная головка самонаведения (ГСН) в управляемой авиационной ракеты Р-27 класса «воздух-воздух» обнаруживает цели на вдвое большей дальности чем советская 36т.

Об этом рассказал директор компании «Радионикс» Станислав Завьялов в эфире Security talks.

Она прошла испытания и измерения параметров в присутствии иностранного заказчика, а также специалистов спецэкспортера.

https://forumupload.ru/uploads/0019/c5/0a/32/t100144.jpg

После трех лет работы над ней команда компании «Радионикс» впервые представила пассивную головку самонаведения для ракеты Р-27 на выставке «Оружие и безопасность - 2021».

Головка самонаведения и еще несколько изделий «Радиониксу» завершили работу по импортозамещению для производства авиационной ракеты Р-27 и теперь ГАХК «Артем» может выполнять мощный контракт для поставки партии Р-27 и Индию.

Напомним, что советская головка самонаведения 36т могла обнаруживать цели на расстоянии в 35-40 км, а украинский ГСН такие цели как Су-27 в заднюю полусферу может обнаруживать на расстоянии в 90 км.

Новая ГСН к Р-27 обнаруживает цели на вдвое большей дальности - директор «Радионикс». Пассивная оптическая головка самонаведения ГСН-203Т от «Радионикс»
Сегодня Государственная акционерная холдинговая компания «Артем» способна производить авиационные ракеты «воздух-воздух» Р-27 без использования российских комплектующих.

Украина поставит Индии запасные части для авиационных ракет класса «воздух-воздух» Р-27 на общую сумму в 8 млн долларов. Выполнение контракта запланировано на первый квартал 2021 года.

В зависимости от версии дальность применения ракеты может составлять от 50 до 110 км.

Эти ракеты применяются на истребителях типа МиГ-29, Су-27, Су-30, Су-35.

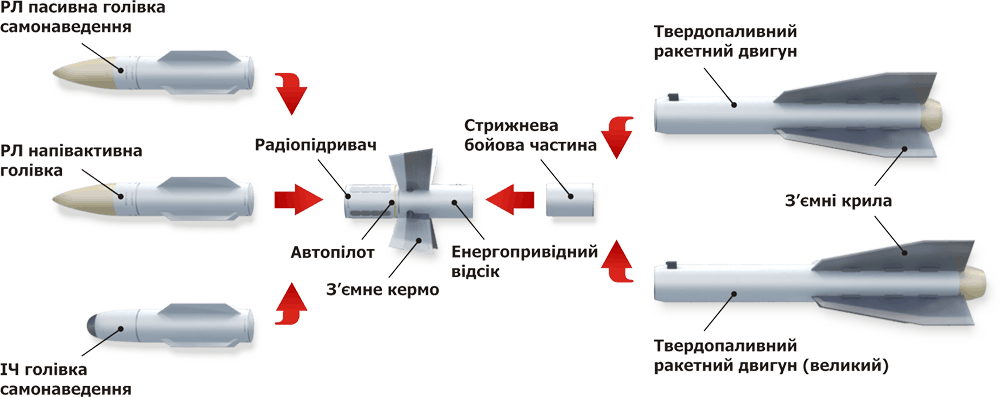

https://forumupload.ru/uploads/0019/c5/0a/32/t704821.png
Новая ГСН к Р-27 обнаруживает цели на вдвое большей дальности - директор «Радионикс». Ракета Р-27 имеет модульную конструкцию

Технические характеристики модификаций ракет которые сейчас выпускаются на предприятии Государственной акционерной холдинговой компании «Артем»:

Модификация             Р-27Р1      Р-27ЕР1     Р-27Т1     Р-27ЕТ1    Р-27П1      Р-27ЕП1
Масса, кг                    253          350            245          343          248           346
Длина, м:                   4,1           4,8             3,8          4,5            4,0           4,7
Диаметр (калибр), м: 0,23
Диаметр двигателя, м: 0,23        0,26          0,23          0,26         0,23          0,26
Размах крыльев, м: 0,77             0,8           0,77          0,8           0,77          0,8
Размах рулей, м: 0,97
Высота пуска, км:                      до 25       до 27          до 25        до 27       до 20
Максимальная дальность пуска, км:
в ПНС:                          60          93              50             84           78            110
в СНН:                          18          26              15             20            -              -
Максимальная перегрузка, g: 8 мая
Масса боевой части, кг 39
Система наведения: НА РЛ ГСН с коррекцией Пассивная ИК ГСН Пассивная РЛ ГСН
https://mil.in.ua/uk/news/nova-gsn-do-r-27-vyyavlyaye-tsili-na-vdvichi-bilshij-dalnosti-dyrektor-radioniks/?utm_referrer=https://zen.yandex.com&utm_campaign=dbr

157

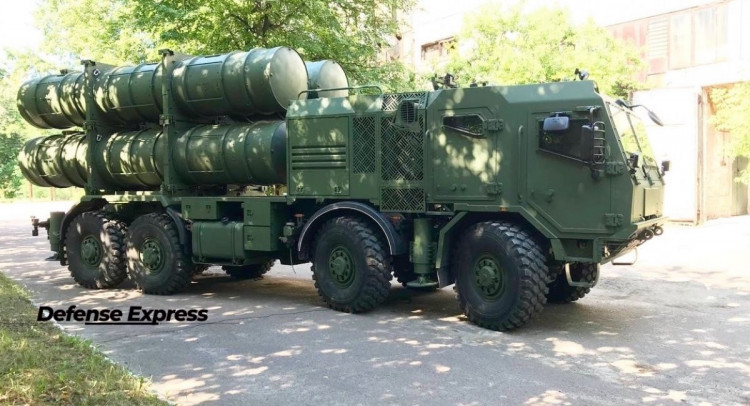

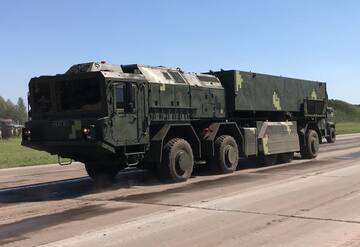

"Нептун" на TATRA машины будущего дивизиона проедут на параде

https://forumupload.ru/uploads/0019/c5/0a/32/t664686.jpg

«Нептун» Tatra Парад Украины
Машины из состава первого серийного дивизону берегового ракетного комплекса ЖК-360МЦ "Нептун" примут участие в параде по случаю тридцатой годовщины Независимости Украины. Они будут на шасси чешского производителя TATRA.

Об этом сообщает милитаристский со ссылкой на сюжет Донбас.Реалии (Радио Свобода).

В комментарии журналистам директор ООО "СКТБ УкрИннМаш" (Харьков) Максим Мятенко заявил:

Сейчас у нас производится серия ... дивизион "Нептуна". Это по шесть машин каждого ... это транспортная, шесть транспортных, транспортно-заряжающих машин шесть и шесть пусковых установок. Думаю, на параде будут представлены первые эти образцы.

По словам Мятенка по сравнению с шасси от КрАЗ машины будут "более компактные". Это достигается благодаря тому, что вместо отдельного кунга все функции по управлению будут реализованы в четырехместной кабине машины.

Весь комплекс управления пуском, наводнения, все будет внутри находиться, - сказал руководитель "СКТБ УкрИннМаш".

Напомним, ранее Главнокомандующий ВСУ Руслан Хомчак заявил о намерении перевести комплексы "Нептун" на шасси TATRA.

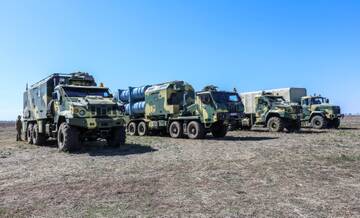

https://forumupload.ru/uploads/0019/c5/0a/32/t711658.jpg
Мобильный ракетный комплекс "Нептун" Фото: Юрий Бирюков

В конце 2020 Министерство обороны заключило контракт на производство первого серийного дивизиона комплекса.
Сейчас в составе одной из частей ВМС ВС Украины происходит опытная эксплуатация комплекса с пусковой установкой и спецмашинами от КрАЗ.

https://forumupload.ru/uploads/0019/c5/0a/32/t908822.jpg
Завершается создание первого образца РЛС «Минерал-У». Фото: Defense Express
На шасси 8х8 от TATRA уже установили и первую РЛС "Минерал-У", которую создали для ЖК-360МЦ.

https://forumupload.ru/uploads/0019/c5/0a/32/t388561.jpg
Ранее "Шепетовский ремонтный завод" разместил РСЗО "Буревій" (аналог "Ураган") на шасси Т815-7Т3RC1.

https://mil.in.ua/uk/news/neptun-na-tatra-mashyny-majbutnogo-dyvizionu-proyidut-na-paradi/?utm_referrer=https://zen.yandex.com&utm_campaign=dbr

https://mil.in.ua/uk/news/neptun-na-tatra-mashyny-majbutnogo-dyvizionu-proyidut-na-paradi/?utm_referrer=https://zen.yandex.com&utm_campaign=dbr

158

На пути к гиперзвуку. Первый прямоточный ракетный двигатель Украины

Государственное предприятие «Запорожское машиностроительное конструкторское бюро «Прогресс» им. академика А. Г. Ивченко» начало работу над первым прямоточным воздушно-реактивным двигателем (ПВРД) местного производства. В основе проекта лежат наработки, полученные при разработке ракеты «Молния» (Блискавка). Перспективные ПВРД могут стать основой для гиперзвуковых ракет, считают в «Ивченко-Прогресс».

https://forumupload.ru/uploads/0019/c5/0a/146/t140939.jpg

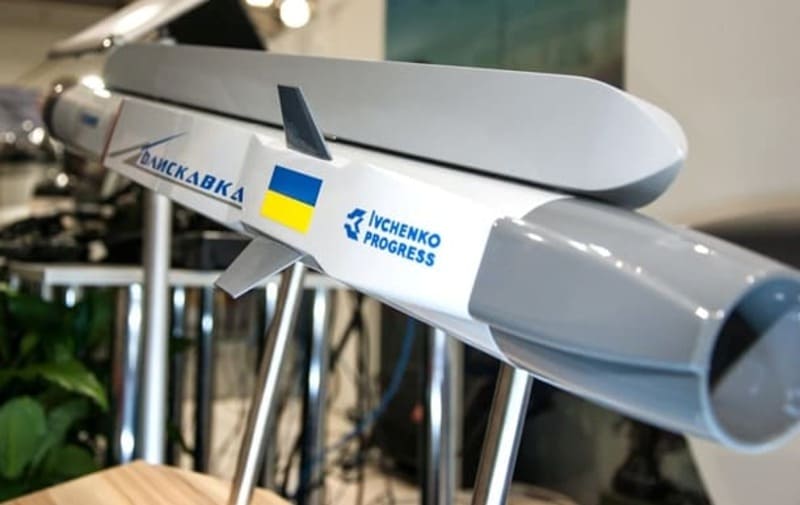

Макет ракеты «Молния», для которой разрабатывается новейший ПВРД.

Работы над украинским ПВРД начались в 2014 году – конструкцию ориентировали для перспективного БПЛА, разрабатываемого КБ «Южное» в инициативном порядке. После полутора лет исследовательской работы наработки по двигателю предложили командованию украинских ВВС. Двигатель должен был лечь в основу новой ракеты, которая могла бы «заменить известную ракету Х-31», причём в новом качестве, - отметил руководитель бригады отдела газодинамических расчётов и перспективных разработок ГП «Ивченко-Прогресс» Александр Еланский.

Стоит отметить, что даже в бытность СССР предприятия Украины не строили ракет «воздух-поверхность» (как Х-31). Более того, украинское двигателестроение не сталкивалось с серийным выпуском ПВРД, что потребовало изучения конструкции аналогов, а также использования технологий из других областей двигателестроения.   Так, опыт разработки форсажной камеры для турбореактивного двигателя АИ-322Ф, созданного для китайского УТС L-15, оказался полезным в работе над ПВРД. Принципы работы прямоточного двигателя и форсажной камеры «очень близки», - отметил Еланский. Так, форсажная камера распыляет форсунками топливо, которое поджигается специальными свечами, а в ПВРД на жидком топливе форсунки расположены на пути входящего воздушного потока.

https://forumupload.ru/uploads/0019/c5/0a/146/t590810.jpg
Х-31А – советская ракета с ПВРД, которую планируют заменить «Молнией». Фото: https://ru.wikipedia.org Так как ПВРД

предназначался для новой ракеты, специалисты изучили аналогичные боеприпасы советского и зарубежного производства. Так, для исследований использовали две ракеты Х-31, в которых боевую часть заменили приборами телеметрии, - отметил начальник проектного комплекса КБ «Южное» Дмитрий Калиниченко. Эти тесты дали уверенность, «что мы можем создать такую ракеты силами украинских предприятий», - добавил он.

Параллельно специалисты КБ «Южное» и ГП «Ивченко-Прогресс» изучали открытые материалы по иностранным ракетам, использующим ПВРД – включая французскую ASMP-A, и японскую XASM-3. А изучение американских ракет-мишеней GQM0163 Coyote, используемых для имитации советских/российских сверхзвуковых ракет, позволило заложить меньшую стоимость конструкции ракеты «Молния» и нового ПВРД.

Перспективы и гиперзвук

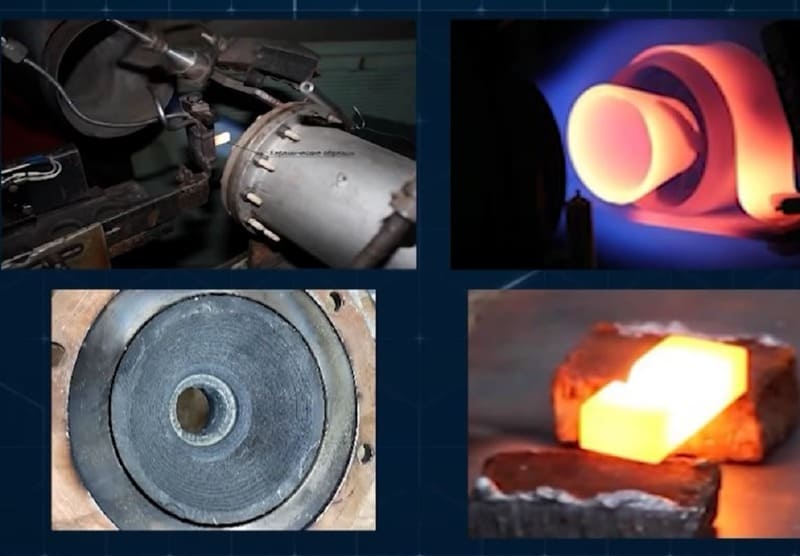

https://forumupload.ru/uploads/0019/c5/0a/146/t284800.jpg
Фото: Испытание частей украинского ПВРД. Фото: Апостроф TV

При разработке прямоточного двигателя в «Ивченко-Прогресс» учитывали не только стоимость используемых материалов, но и их доступность. В конструкции заложено максимально использование комплектующих местного производства.   На данном этапе инженеры работают над отработкой новых технологий, необходимых для производства ПВРД. В первую очередь началось создание системы розжига камеры сгорания. Сотрудники ГП «Ивченко-Прогресс» проверили работоспособность элементов системы на разных режимах работы двигателя, и протестировали систему пиророзжига. Параллельно с этим провели работы над теплозащитным покрытием, отметил сотрудник ГП «Ивченко-Прогресс». Также на предприятии началась работа над соплом – специальную модель агрегата испытали в разных режимах.   Освоение трёх критических технологий позволяет приступить к созданию изделия в сборе. На «Ивченко-Прогресс» решили начать с уменьшенной модели ПВРД, которая поможет отработать взаимодействие с агрегатами ракеты «Молния». После этого начнётся создание полноценного двигателя, отметил Александр Еланский.

При разработке прямоточного двигателя в «Ивченко-Прогресс» учитывали не только стоимость используемых материалов, но и их доступность. В конструкции заложено максимально использование комплектующих местного производства.   На данном этапе инженеры работают над отработкой новых технологий, необходимых для производства ПВРД. В первую очередь началось создание системы розжига камеры сгорания. Сотрудники ГП «Ивченко-Прогресс» проверили работоспособность элементов системы на разных режимах работы двигателя, и протестировали систему пиророзжига. Параллельно с этим провели работы над теплозащитным покрытием, отметил сотрудник ГП «Ивченко-Прогресс». Также на предприятии началась работа над соплом – специальную модель агрегата испытали в разных режимах.   Освоение трёх критических технологий позволяет приступить к созданию изделия в сборе. На «Ивченко-Прогресс» решили начать с уменьшенной модели ПВРД, которая поможет отработать взаимодействие с агрегатами ракеты «Молния». После этого начнётся создание полноценного двигателя, отметил Александр Еланский.

https://forumupload.ru/uploads/0019/c5/0a/146/t407509.jpg
Гиперзвуковой прямоточный воздушно-реактивный двигатель летающей лаборатории ГЛЛ-АП. Фото: https://ru.wikipedia.org

Новый ПВРД сможет использоваться не только на ракетах «воздух-поверхность», но и в боеприпасах корабельного и наземного базирования. К примеру, прямоточный двигатель используют в противокорабельной ракете «БраМос», и ракете «воздух-воздух» Meteor.
В далёкой перспективе ПВРД от «Ивченко-Прогресс» может занять место в составе гиперзвуковых комплексов. Украинское предприятие уже начало расчёты по созданию агрегатов для гиперзвука. «Есть также расчётные работы по достижению скорости свыше 6 Махов», - заключил начальник отдела маркетинга и научно-технической информации ГП «Ивченко-Прогресс» Сергей Дмитриев.   Стоит отметить, что использование ПВРД является самым простым способом обеспечения гиперзвукового полёта. Из-за отсутствия движущихся частей, и применения обычных агрегатов, ГПВРД проще на этапе конструирования. Между тем, он требует дополнительного силового агрегата для выхода на скорость, которая обеспечит необходимую скорость горения. Поэтому говорить о появлении украинского гиперзвукового ПВРД пока рано.

Источник контента: https://naukatehnika.com/pervyij-pryamotochnyij-raketnyij-dvigatel-ukrainyi-–-na-puti-k-giperzvuku.html?utm_referrer=https://zen.yandex.com&utm_campaign=dbr
naukatehnika.com

Отредактировано Davie Bowman (22.07.2021 12:14:55)


Вы здесь » novosti-kosmonavtiki-2 » Боевые ракеты. Обсуждение ТТХ. » Боевые ракеты Украины
